哑光PVC装饰膜的表面处理工艺

哑光PVC装饰膜的表面处理工艺，核心目的是降低材料表面的光泽度（通常控制在15%以下，光泽计60°角测量），同时获得细腻、平滑且耐刮擦的质感。主要工艺包括以下几类：

1. 压延法（机械消光）

原理：在PVC膜压延成型过程中，通过调节压辊的表面粗糙度（如使用磨砂辊或雾面辊），将哑光纹理直接转印到膜表面。

特点：一次成型，成本低，纹理均匀；但光泽度调节范围有限（通常20%~30%），手感偏硬。

2. 涂布法（化学消光）

原理：在已制成的PVC膜表面涂布一层消光处理剂，该涂层含微米级二氧化硅或有机消光粉，固化后形成微观凹凸面，实现低光泽（可低至5%~10%）。

工艺细分：

UV涂布：紫外光瞬间固化，高硬度（≥2H）、耐刮擦，环保无溶剂。

水性涂布：水性聚氨酯体系，柔软透气、低VOC，适合室内软包。

溶剂型涂布：附着力强，但需控制残留溶剂。

特点：光泽度可控范围大（2%~30%），手感细腻，可叠加抗指纹、耐污功能。

3. 压花法（纹理消光）

原理：通过加热的压花辊（表面带有精细蚀刻纹理，如细砂纹、皮革纹、丝绸纹）对PVC膜进行热压，物理压印出凹凸表面，使漫反射增加、光泽降低。

特点：纹理触感真实（如仿亚麻、仿软木），同时实现消光与装饰效果；需控制压花温度（160~200℃）和压力，避免膜变形。

4. 等离子处理（表面微蚀刻）

原理：利用低温等离子体轰击PVC膜表面，产生纳米级微孔和交联层，降低光泽的同时提升表面能（利于后续印刷或贴合）。

特点：极低光泽（可＜3%），不改变材料本体性能，但设备投入高，多用于高端功能膜。

5. 混合工艺（主流方案）

实际生产中常采用 “压延预消光 + 涂布/压花后处理” 组合，例如：

底膜：压延法控制基础光泽至25%左右。

面层：涂布哑光UV涂层（光泽5%~10%），再轻微压花增加触感。

效果：兼顾耐刮（铅笔硬度≥2H）、抗指纹、耐化学溶剂（如酒精擦拭100次无变化）。

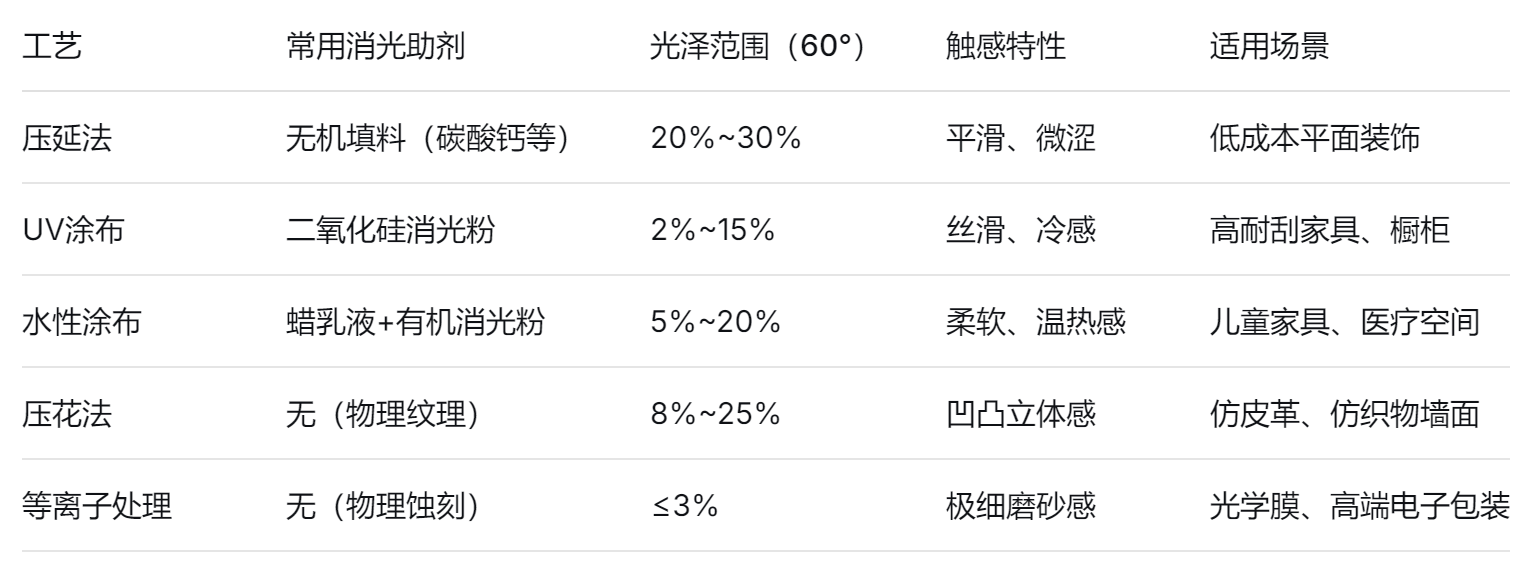

关键控制参数

注意事项

耐刮性平衡：过度消光（如添加高比例消光粉）可能导致涂层变脆，需搭配交联剂或纳米增强材料。

抗指纹需求：哑光面本身抗指纹优于亮光面，但若需“超抗指纹”，可在涂布层中添加含氟助剂。

环保趋势：水性消光涂层和UV固化工艺正逐步替代溶剂型，符合GB 18585-2023室内装饰材料有害物质限量标准。
